Сорғы үлгілерінің кодтарын қалай түсінуге болады? DG, D, CQ және басқа ортадан тепкіш сорғылар серияларына арналған нұсқаулық

Өнеркәсіптік сорғыларды таңдаған кезде инженерлер мен сатып алу топтары DG, D, CQ, CD және басқа әріп комбинациялары сияқты үлгі кодтарымен жиі кездеседі.

Көптеген сатып алушылар үшін бұл әріптер қарапайым өнім атаулары сияқты көрінуі мүмкін. Дегенмен, сорғы үлгісі кодтары әдетте өнім сериясы, құрылымдық дизайн немесе қолданба санаты туралы пайдалы ақпаратты қамтиды.

Дегенмен, бір маңызды мәселені атап өткен жөн: сорғы үлгісінің әріптері үшін әмбебап атау стандарты жоқ. Әртүрлі өндірушілер өздерінің өнім серияларын әртүрлі анықтауы мүмкін. Сондықтан сорғы кодының нақты мағынасы әрқашан өндірушінің техникалық құжаттары арқылы расталуы керек.

Бұл мақалада мысал ретінде DG сериялы көлденең көп сатылы ортадан тепкіш сорғы алынған. Сорғы үлгісі кодтары жалпы қалай түсінілетінін және әртүрлі сорғы серияларын қалай ажыратуға болатынын түсіндіру үшін.

Сорғы үлгілеріндегі әріптер нені білдіреді?

Өнеркәсіптік сорғы үлгілері әдетте әріптерден, сандардан және таңбалардан тұрады. Әріптер әдетте сорғы сериясын немесе құрылымдық санатты көрсетеді, ал сандар жиі дизайн параметрлеріне қатысты ақпаратты береді.

Мысалы:

DG сериялы көлденең көпсатылы ортадан тепкіш сорғы

Бұл модельде:

• DG сорғы сериясын білдіреді
• Өндірушінің атау ережелеріне байланысты келесі сандар ағын, басы немесе кезеңдердің саны сияқты дизайн параметрлерін көрсетуі мүмкін.

Дегенмен, нақты мағынасы өндірушілер арасында өзгереді. Сатып алушылар сорғыны тек үлгі атауындағы әріптер бойынша бағаламауы керек. Өнімнің толық сипаттамалары мен техникалық құжаттар әлі де сорғыны таңдау үшін негіз болып табылады.

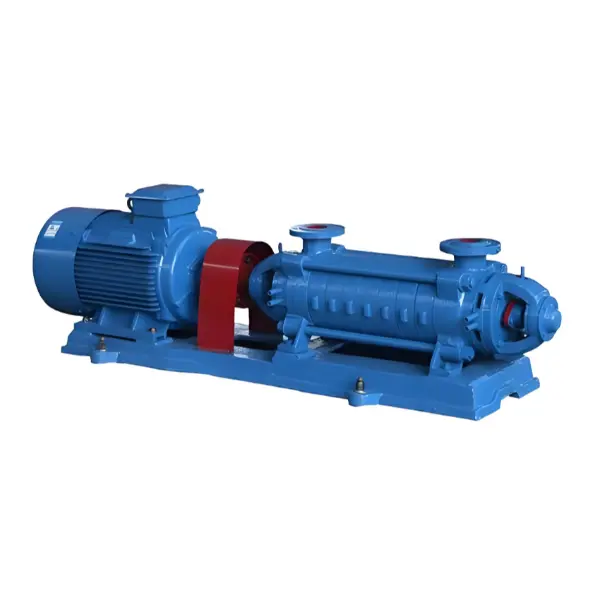

DG сериялы сорғыдағы «DG» нені білдіреді?

DG сериялы көлденең көп сатылы ортадан тепкіш сорғы – көлденең, бір сорғыш, көп сатылы құрылымы бар өнеркәсіптік ортадан тепкіш сорғы түрі.

DG сериялы сорғы әдетте келесі құрылымдық сипаттамаларды қамтиды:

• Көлденең орнатуды жобалау
• Бір сорғыш құрылым
• Доңғалақтың көп сатылы орналасуы
• Секциялық сорғы корпусының дизайны
• Доңғалақтарды және теңгерім дискісін қоса, ротордың құрамдас бөліктері

DG сериялы сорғы құрамында қатты бөлшектері жоқ және коррозиялық қасиеттері жоқ сұйықтықтарды тасымалдауға арналған.

Өнімнің техникалық сипаттамаларына сәйкес сұйықтық температурасының қолданылатын диапазоны:

-20°C - 105°C

Кіру қысымы келесідей болуы керек:

0,6 МПа-дан аз

Сорғы үлгілеріндегі сандарды қалай түсінуге болады?

Әріптерден басқа, сорғы үлгілеріндегі сандар да маңызды ақпаратты береді.

Мысалы, кейбір көп сатылы орталықтан тепкіш сорғы үлгілері келесі пішімдерді пайдалана алады:

DG46-50×6

Бұл атау пішімінде:

• DG — сорғылар сериясы
• 46 — әдетте ағынның индикациясына қатысты
• 50 — әдетте бір сатылы бас көрсеткішіне қатысты
• 6 — сорғы сатыларының саны

Дегенмен, әртүрлі өндірушілер әртүрлі атау әдістерін қолдана алады.

Сорғыны таңдаған кезде үлгі нөмірін мыналармен бірге тексеру керек:

• Ағынға қойылатын талаптар
• Басшыға қойылатын талаптар
• Сұйықтықтың сипаттамалары
• Жұмыс температурасы
• Орнату шарттары

Неліктен әртүрлі сорғы сериялары бар?

Өнеркәсіптік қолданбаларда әртүрлі жұмыс талаптары бар. Өндірушілер әдетте сорғының құрылымына, гидравликалық конструкциясына, тығыздау әдістеріне және қолдану шарттарына негізделген әртүрлі сорғы серияларын әзірлейді.

Сорғы құрылымы

Әртүрлі сериялардың әртүрлі құрылымдары болуы мүмкін, мысалы:

• Көлденең немесе тік дизайн
• Бір сатылы немесе көп сатылы құрылым
• Әртүрлі сору қондырғылары

Әрбір дизайн нақты қолдану талаптары үшін әзірленген.

Гидравликалық дизайн

Сорғының ішкі гидравликалық конструкциясы сұйық энергияның берілу жолына әсер етеді.

Көп сатылы орталықтан тепкіш сорғы роторда орналасқан бірнеше жұмыс доңғалақтарын пайдаланады, ал бір сатылы сорғы бір доңғалақты пайдаланады. Құрылымдық айырмашылық белгілі бір жүйе үшін сорғының қалай таңдалатынына әсер етеді.

Біліктерді тығыздау дизайны

Сорғылардың сериялары тығыздау қондырғыларында да әртүрлі болуы мүмкін.

• Механикалық тығыздауыш
• Қаптама пломбасы

Тиісті тығыздағыш құрылымы сорғы дизайны мен жұмыс талаптарына байланысты.

DG және D сериялы сорғылардың айырмашылығы неде?

Көптеген дәстүрлі сорғы классификацияларында D және DG сериялы сорғылар көлденең көп сатылы орталықтан тепкіш сорғы құрылымдарымен байланысты.

Дегенмен, D және DG арасындағы нақты айырмашылық өндірушінің өнім классификациясына байланысты.

DG әрқашан D қарағанда жақсы немесе D және DG мүлдем басқа сорғы түрлері деп жай ғана болжау дұрыс емес.

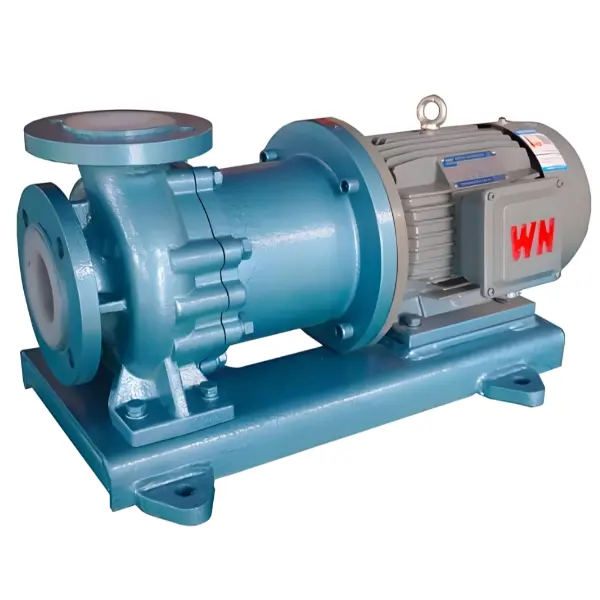

Сорғы үлгілеріндегі CQ нені білдіреді?

DG сериялы сорғылардан айырмашылығы, CQ барлық сорғы өндірушілері қолданатын әмбебап аббревиатура емес.

Әртүрлі компаниялар әртүрлі сорғы конструкциялары үшін өнім сериясының коды ретінде CQ пайдалана алады.

CQ сериялы сорғыны тексерген кезде сатып алушылар мыналарды растауы керек:

• Өндірушінің каталогы
• Өнімнің техникалық сипаттамалары
• Техникалық сызбалар
• Өнім сипаттамалары

Дұрыс түсіндіру өндірушінің өзіндік жіктеу жүйесіне байланысты.

Дұрыс сорғы сериясын қалай тез анықтауға болады?

Сорғы ортасын растаңыз

Бірінші тексеру:

• Қандай сұйықтық тасымалданады?
• Оның құрамында қатты бөлшектер бар ма?
• Бұл коррозиялық па?

Мысалы, DG сериялы сорғы қатты бөлшектері немесе коррозиялық қасиеттері жоқ сұйықтықтарға арналған.

Жұмыс жағдайларын тексеріңіз

Маңызды шарттарға мыналар жатады:

• Сұйықтық температурасы
• Кіру қысымы
• Жүйе талаптары

Сорғы құрылымын түсіну

Сорғыны таңдамас бұрын мынаны растаңыз:

• Бір сатылы немесе көп сатылы дизайн
• Көлденең немесе тік құрылым
• Сору түрі

Толық техникалық ақпаратты қарап шығыңыз

Сорғы үлгісінің атауы тек бірінші қадам болып табылады. Кәсіби таңдау сонымен қатар өнімнің сипаттамаларын, техникалық сызбаларын, пайдалану талаптарын және өндіруші ұсыныстарын ескеруі керек.

Неліктен сатып алушылар сорғы үлгілерінің кодтарын түсінуі керек?

Жабдықтаушылармен жақсырақ байланыс

Сорғы серияларының негізгі мағынасын білу сатып алушыларға олардың талаптарын нақтырақ сипаттауға көмектеседі.

Дұрыс емес таңдаудан аулақ болыңыз

Сорғының жіктелуін түсіну тек сыртқы түріне немесе бағасына негізделген сорғыны таңдау қаупін азайтады.

Өнімді оңайырақ салыстыру

Сатып алушылар әртүрлі сорғы отбасыларын олардың құрылымдық айырмашылықтарын түсіну арқылы тиімдірек салыстыра алады.

DG, D және CQ сияқты сорғы үлгісі кодтары әртүрлі сорғы серияларын немесе дизайн санаттарын анықтау үшін пайдаланылады.

DG сериялы көлденең көп сатылы ортадан тепкіш сорғы белгіленген жұмыс жағдайында қолайлы таза сұйықтықтарды тасымалдауға арналған көлденең, бір сорғыш, көп сатылы құрылымы бар сорғы дизайнын білдіреді.

Дегенмен, тек сорғы әріптері өнімнің белгілі бір қолданбаға жарамдылығын анықтай алмайды.

Дұрыс таңдау әдісі - сорылатын ортаны, температураны, қысым талаптарын, орнату шарттарын және өндіруші ұсынған техникалық сипаттамаларды қоса алғанда, толық жұмыс жағдайларын бағалау.
