Жаңа сары қорғасын өндірісі желісі

Жетекші жетекші өңдеу өнеркәсібінде жаңа сары қорғасын өндірісі желісі жабдық тиімділікті оңтайландыруға, шығындарды азайтуды және өнімнің сапасын арттыруға арналған жиектер болып табылады. Бұл жабдық қорғасын негізіндегі өнімдерді өндіру үшін арнайы жасалған, тегіс және жоғары өнімді процесті қамтамасыз ететін. Төменде біз сізге қосымша шешім қабылдауға көмектесетін техникалық сипаттамамен өнімнің параметрлері, ерекшеліктері мен артықшылықтары туралы егжей-тегжейлі шолу береміз.

Сары қорғасын өндірісінің ерекшеліктері және өнімділігі: Бұл жолда қорғасын құймаларын қорғасын инготиттерін қорғасын диоксидке түрлендіреді, ол содан кейін сары қорғасын ұнтағын шығаратын сары қорғасын ұнтағын шығарады. Бұл өндірістік желі халықаралық құрдастардың озық тұжырымдамалары мен технологияларын интеграциялау арқылы жасалды және қазіргі қоғамның қажеттіліктеріне сәйкес әзірленді. Ол сары қорғасын ұнтағының сұранысын ішкі және халықаралық деңгейде де, халықаралық деңгейде де, шаңсыз қалды. Техникалық сипаттамалар HG / T3002-1997 сәйкес келеді.

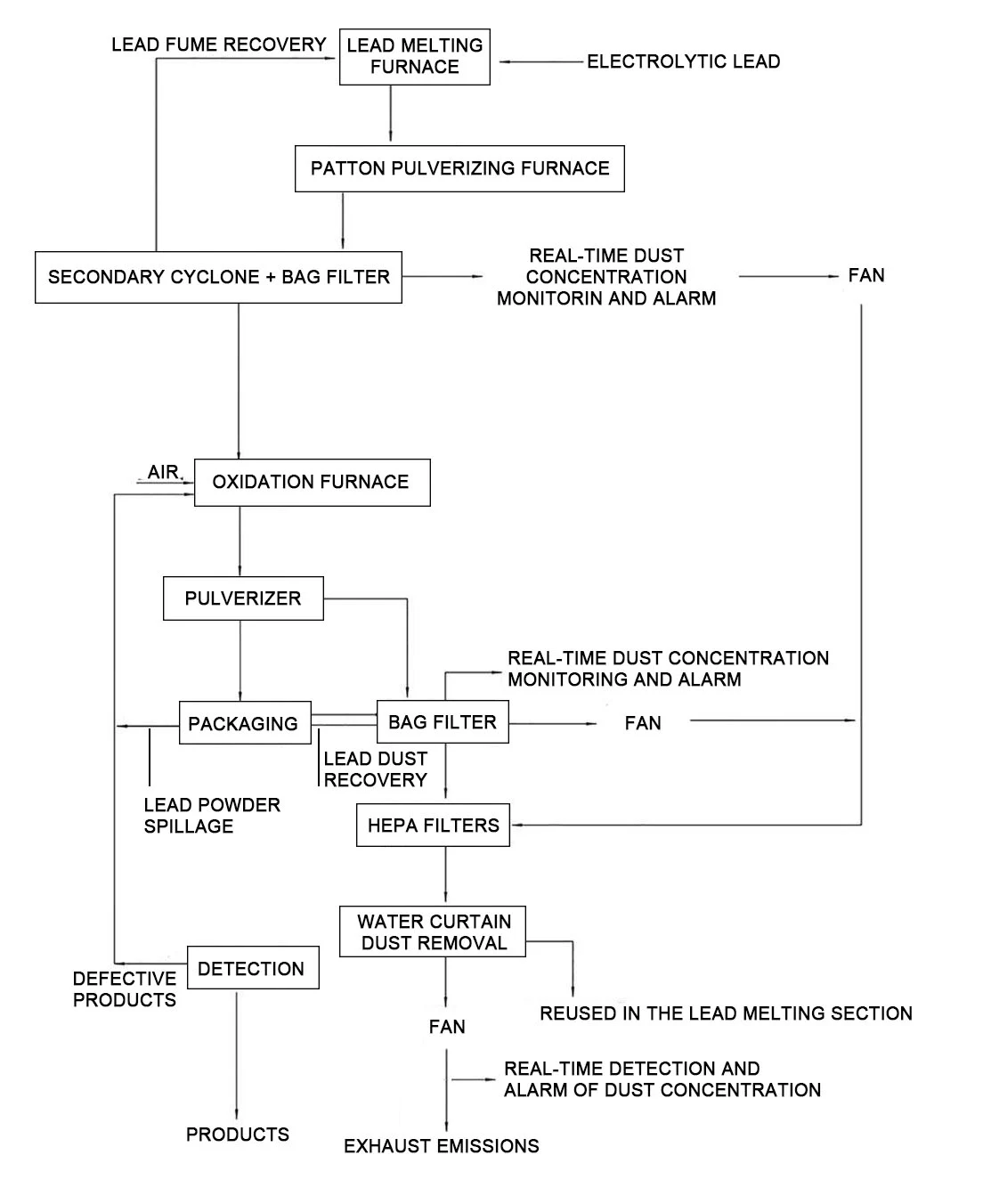

Процесс келесідей сипатталған:

(1) Электролиттік қорғасын балқыту пешін

Біріншіден, электролиттік қорғасын қолмен қорғасын балқыту пешіне беріледі. Пешке шамамен 500 ° C дейін қызады (жетекті балқыту кезінде электр жылыту қолданылады). Содан кейін электролиттік қорғасын сұйық түріне еріп, ұнтақ өндірісі үшін Бартон машинасына тамақтандырылады. Қорғасын балқыту процесі толығымен қоршалған, ал процесс барысында қорғасын мен қорғасын қожының аз мөлшері жасалады.

Жобаның сары қорғасын өндіру желісінің қорғасын балқыту пешінде қорғасын түтіні су перделерін шаңды кетіру жүйесіне берілмес бұрын, қорғасын фудалары сөмкелермен өңделеді. Шығарылған газ 20 метрлік жоғары шығарылған бумадан шығарылады. Сөмке сүзгілерінен кейін түсірілген қорғасын мен шаңды қайта пайдалану үшін қорғасын балқыту пешіне беріледі.

Су перделерін шаңды кетіру жүйесі үнемі ағып, өндіріс ағынды суларды тазарту станциясына жіберіледі.

(2) Barton машинасы ұнтақ шығарады, ал шаң жинағыш ұнтақ жинайды.

Қорғасын ұнтағы - қорғасын-қышқыл аккумуляторлар өндірісінде қолданылатын белсенді материал. Бұл PBO қабатымен жабылған металл қорғасынның ұнтақты түйіршікті зат. Ол белгілі бір жылу тотығу процесінде таза қорғасындан пайда болады. Қорғасын балқыту пешінен ағып кететін сұйықтық салқындатқыштар мен түйіршіктерден және балқытылған қорғасын Бартон пеге енеді.

Өндіріс процесі алдымен таза қорғасынды білдіреді, содан кейін балқытылған алыптарға табиғи қысым дифференциалымен Бартон пешіне толып кетуіне жол бермейді.

Қорғасын оксиді, ең алдымен, терагоналды, орташа бөлшектердің диаметрі шамамен 2,4 мкм, ал беткі қабаты шамамен 2,4-2,8 м2 / г. Алғашқы тотығудан кейін қорғасын ұнтағы екінші циклон сепараторы және сөмкелер сүзгі каналы арқылы Jioolong конвейері арқылы тотығу пешіне жеткізіледі. Бұл өндірістік желі циклондағы және сөмке сүзгісінің желдеткішін ұсынады. Қорғасын ұнтағы да, шаң жинағыш те теріс қысыммен жұмыс істейді. Циклон сепараторынан және сөмке сүзгісінен сақталған қорғасын тотығу пешіне бастапқы тотығу пешіне жеткізіледі. (3) Тотығу пешіндегі тотығу

Тотығу пештері 680-700 ° C температурада сақталады (тотығу процесінде көмір жылытылады). Қорғасын оксидті ұнтағы (оның құрамында кейбір қорғасын бар) қуырылған және одан әрі тотықтырылған. Тотығу процесі үздіксіз араластырылған (үздіксіз өндіріс). Қорғасын оксидімен қоршалған қорғасын тотықтырғыш ортасын жасайды, бұл тотығуға мүмкіндік береді. Реакция, сайып келгенде, өте таза сары-қорғасын береді. Оксиді өнім жанама түрде суыту жүйесі арқылы салқындатылады, тез салқындатады, тез салқындатады, 100 ° C-тан төмен. Содан кейін ол мөрленген араластырғыш ыдысқа кіреді және пульверайзерге тасымалданады. Тотығу пешіндегі тотығу процесі - бұл толығымен қоршалған процесс, ол әуе кірісі бар, нәтижесінде қорғасын түтін немесе шаң жоқ. ⑷ Өнімді тегістеу және қаптама

Тотығу пештерінде кальцийлеу арқылы шығарылған қорғасын оксиді - кесектер мен ұнтақтардың қоспасы. Сары қорғасынның сапа стандарттарына сәйкес, өндірушілерде сарғыш бөлшектердің сары мөлшеріне қойылатын нақты талаптар бар. Мысалы, електен қалдық (180 меш елегін пайдалану) ≤1,5% болуы керек. Сондықтан, тотығу пештен шыққан шикі өнім орам және жөнелтілмес бұрын пульсетизацияланған болуы керек. Бөлме температурасында пульверлендіргіш жабдық толығымен жабылған және сақталады.

Өнім қаптамасы қолмен жүзеге асырылады. Ұнтақтағышты қаптама кезінде құлап, қорғасын шаңының аз мөлшерін шығарады. Бұл пульверизация процесінің қорғасын шаңымен бірге шығарылған газды жинау құрылғысы арқылы жиналады және сөмке сүзгісіне тамақтандырылады. Емдеуден кейін ол су перделерін шаңды кетіру жүйесіне кіреді, ал шығарылатын газ 20 метрлік жоғары шығарылған бумадан шығарылады. Сөмке сүзгісімен қорғалған шаң қайта оралу үшін орауыш процесіне қайтарылады. Қаптаманы сөмке ауыстыру процесі бар, құрамында қорғасын бар ұнтақ төгілген. Бұл үнемі жиналады және қайта тотығу үшін тотығу процесіне, сайып келгенде, өнімнің сапасын жақсарту және қауіпті қалдықтарды жоюға жол бермейді.

Су зауытта еденді тазарту үшін сирек қолданылады; Оның орнына сору қолданылады. Жобаның әр түрлі жұмыс бөлімдері арасындағы трансферттер негізінен механикалық тасымалдау және мөрленген операцияларды пайдаланады, қолмен төгілген минималды, нәтижесінде өсімдік қабаттарында минималды қорғасын әкеледі. Тазалаудан кейін жиналған қорғасын ұнтағы аз мөлшерде тотығу процесінде қайта пайдаланылады.

Сары қорғасын өндірісі

1. Barton Flilling бөлімі

Кезектілік нөмірі	Құрылғы атауы	сан	күш	Материал	параметр
1	Автоматты қорғасын конвейері	1	1.5	Q235	Харбин мойынтіректері, Denang Motors (алғашқы деңгейдегі энергия тиімділігі), және Reducter Mountain емі
2	Қорғасын балқыту пешін	1	15	310Сазасыз болат	Ішкі жылыту және сыртқы жылыту да қол жетімді. Жабдық температуралық диапазонға 0-550 градусқа арналған. Материал - 321 Тот баспайтын болат жоқ (температура 780 градусқа төтеп береді), температура сенсоры бар
3	Оттықтың қызығы	1	/		Riello оттық
4	Тотығу пеші 1500 (қақпақты тақтайша δ16 фланец δ25)	1	45	310 жылдар тот баспайтын болат, Шелек δ14 төменгі δ40	Тот баспайтын болаттан жасалған 310 жыл (температураға 1180 градусқа төтеп беріңіз), баррель δ14 төменгі δ40, Denang Motor (бір деңгейдегі энергия тиімділігі), Харбин мойынтіректері, жабдық температуралық датчиктер құралы бар 0-600 градус температурада жұмыс істеуге арналған
5	Тотығу пешінің негіздері	1	/	Іргетас	Ағып кетусіз оқшаулау

Кезектілік нөмірі	Құрылғы атауы	сан	күш	Материал	параметр
6	MC-ⅱ-108 шаң жинағыш	1	2.2	Q235D3	Сүзгі ауданы 65 шаршы, Шаң концентрациясы <15g / м3, Тиімділігі 99.5%
7	15Kw желдеткіші	1	15	9-19-5.6 15KW	Ауа қысымы 7400, ағынды 3200, Denang Motor (алғашқы деңгейдегі энергия тиімділігі)
8	Жұлдыз тәрізді разряд клапаны	4	1. 1 * 4	Механикалық және электрлік бөліну	Механикалық және электрлік бөліну, 4 литр / акция
9	400 циклонды бөлгіш	2	/	Q235D3	Сүзгі аймағы 90 квадрат, тиімділігі 92%

2. Сары қорғасын ұнтағы жасау бөлімі

Сериялық нөмір	Құрылғы атауы	сан	күш	Ескерту	Ескерту
1	Сары йчер пеші (7,5 метр ұзын күріш)	1	55	500 дәнекерленген құбыр	310 жылдар тот баспайтын болаттан (температура 1180 градусқа төтеп беріңіз), Denang Motor (бірінші деңгейдегі энергия тиімділігі), HALBER Modings, жабдық 0-730 градус температурада жұмыс істеуге арналған
2	Салқындатқыш бұрандалы конвейер	1	1.5	φ159,2 күріш	Q235, жылдамдықты 350 кг / сағ, Материал температурасы ≤65 Denang Motor (бірінші деңгейлі энергия тиімділігі), Рекалерді майды күту
3	Салқындатқыш бұрандалы конвейер	1	2.2	Φ219 × 4.5 күріш	304 Тот баспайтын болат, 400 кг / сағ жылдамдығы, Материал температурасы ≤34 градус, Denang Motor (алғашқы деңгейдегі энергия тиімділігі), Рекалерді майды күту

3. Бөлімді ұсақтау

Сериялық нөмір	Құрылғы атауы	сан	күш	Ескерту	Ескерту
1	Сило, бұрандалы конвейер	1	1.5		Сыйымдылығы 1500 кг, Жылдамдықты 1т / сағ, Материал температурасы - бұл қалыпты температура, Denang Motor (алғашқы деңгейдегі энергия тиімділігі), Майды қайта өңдеу, Қаптама және шаң жинау
2	Циклонды скрининг аппараты	1	2.2	Q235	≥500Kg / сағ скринингтік қабілеті, скринингтік қабілеттілік ≤200
3	MC-ⅱ-48 шаң жинағыш	1	/	Q235D3	Сүзу аймағы 48 шаршы, Шаң концентрациясы <12g / m3,  Тиімділігі 99.5%
4	Шағын түтікше шаң жинағыш	1	/		Сүзу аймағы 70 шаршы метр,  Шаң концентрациясы <0,03g / м², Тиімділігі 99.85%

4. Қаптама бөлімі

Сериялық нөмір	Құрылғы атауы	сан	күш	Ескерту	Ескерту
1	Дайын өнім орауыш машинасы	1	5		Қорғасын ұнтағы, байланыс материалдары 304 тот баспайтын болаттан, тефлонмен емдеу
2	Тіркелген жүргізу	1	2		2 тонна
3	Сақтау қорабы	1	/		Тот баспайтын болаттан 304
4	платформа	1	/

5. Көмекші жабдық

Электрлік құрылғылар, кабельдер: электр құрылғылары: электр құралдары, қолмен басқару, қолмен және автоматты режимдер, дабыл электр құралдары, Delixi контактісі, Siemens Control, Delixi Inverter, Delixi Inverter, негізгі қуат қосқышы
