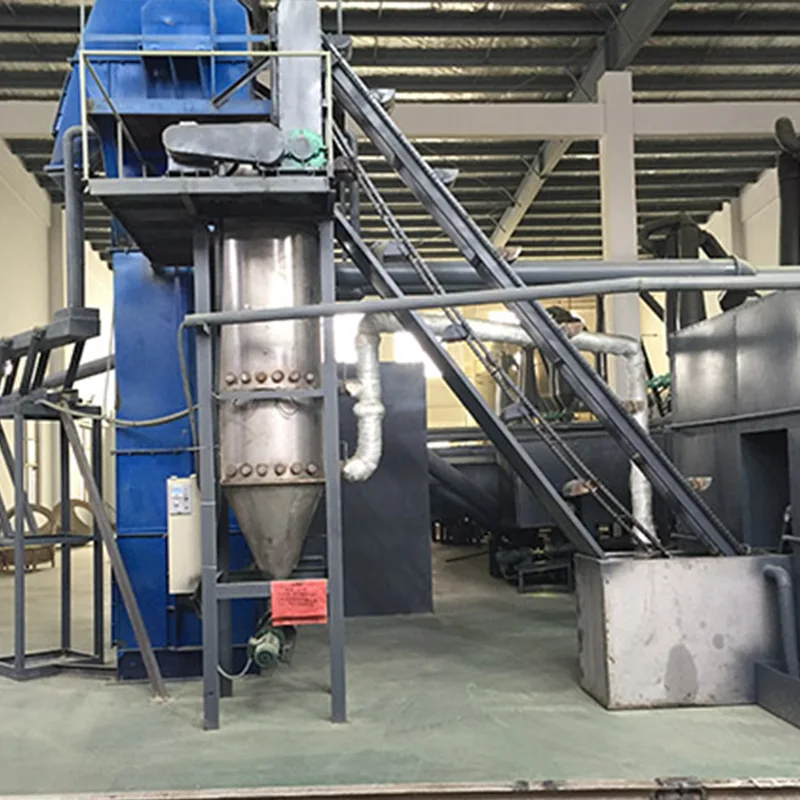

Ақылға қонымды TBLS жабдығы

Қорғасын-қышқылды аккумулятор материалдарын өндіру өнеркәсібінде үш негізді қорғасын сульфаты (TBLS) маңызды қоспа болып табылады және оны өндіру процесі реакция, сүзу және кептіру сияқты бірнеше қадамдарды қамтиды. Reasional TBLS Equipment – ​​бұл TBLS өндірістік желілері үшін арнайы әзірленген жабдықты бақылау және басқару жүйесі.

Бұл ақылға қонымды TBLS жабдығы өзінің негізгі платформасы ретінде Siemens WINCC V7.3SE өнеркәсіптік конфигурация бағдарламалық құралын пайдаланады. Ол өндірістік күйді бақылау, температураны бақылау, қозғалтқышты басқару және өндіріс деректерін жазу сияқты функцияларға қол жеткізу үшін PLC арқылы далалық құрылғылармен байланысады.

Қытай зауыты ретінде біз жабдықты басқаруды өнеркәсіптік автоматтандыру жүйесі арқылы біріктіреміз, бұл ақылға қонымды TBLS жабдығына TBLS өндірістік желісінде тұрақты өндірісті бақылау мүмкіндіктерін қамтамасыз етуге мүмкіндік береді, бұл компанияға маңызды жабдықтың жұмыс күйін орталықтандырылған басқаруға көмектеседі.

TBLS өндірістік желісі процесіне шолу

1-қадам: суспензия реакциясы

Шлам реакторын іске қосыңыз, қорғасын оксиді мен суды дұрыс пропорцияда қосып, мұқият араластырыңыз. Қоспа реакциялық ыдысқа айдалады, ал реакция аяқталғаннан кейін ол сіңдіру ыдысына түседі.

2-қадам: Сүзу және сусыздандыру

Сіңдіру ыдысындағы TBLS суспензиясы пластинаға және рамалық сүзгі пресіне айдалады. Шамамен 1-2 сағат фильтрациядан кейін үлпек пайда болады және су алынады.

3-қадам: жарқылмен кептіру

Материал газбен жұмыс істейтін ыстық ауа пеші, флеш кептіргіш және үрлеу жүйесі арқылы кептіріліп, ақырында ақ ұнтақ тәрізді үш негізді қорғасын сульфаты өнімін құрайды.

Өнімдер жинағы

Кептірілген ұнтақ Циклон 1# және Циклон 2# арқылы жиналады, содан кейін оралады.

Басқару жүйесінің құрылымы

Жабдық

Rongsheng Reasonable TBLS Equipment операторларға өндірістік жабдықтың нақты уақыттағы жұмыс күйін түсінуге көмектесетін толық өндірістік бақылау интерфейсін қамтамасыз етеді.

Негізгі басқару интерфейсі

Сәлемдесу экраны

Жүйені іске қосу кезінде негізгі ақпаратты қамтамасыз ететін PLC және WINCC жүйелерінің қосылым күйін көрсетеді.

Өндіріс күйінің экраны

Жабдықтың жұмыс күйін көрсетеді:

Жасыл: жабдық жұмыс істейді

Сұр: жабдық тоқтатылды

Сондай-ақ негізгі өндіріс параметрлерін көрсетеді:

Реакциялық шайнек температурасы

Жарқылмен кептіру температурасы

Ыстық ауа пешінің температурасы

Желдеткіш қозғалтқышының тогы

Параметрлерді орнату экраны

Өндірістік жабдықтың жұмысын және параметр параметрлерін бақылау үшін пайдаланылады, соның ішінде:

Температураны бақылау

Моторды басқару

Импульсті басқару

Жабдықты іске қосу/тоқтатуды басқару

Басқару модулінің функциялары

Температура мен токты бақылау модулі

Бұл аймақ әрбір өндіріс аймағы үшін температура мен қозғалтқыш ток деректерін көрсетеді.

Температураны басқару модулі

Әрбір жылыту құрылғысының тәуелсіз басқару функциялары бар, соның ішінде:

Бастау/Тоқтатуды басқару

Температураны орнату

Температуралық гистерезис қорғанысы

Мысалы: Кептіру температурасы 450°C-қа орнатылған; Жоғарғы шекті гистерезис мәні 3°С; Төменгі шекті гистерезис мәні 2°C

Температура 453°C-тан асқанда жүйе қыздыруды автоматты түрде тоқтатады және температура 448°C-тан төмен түскенде қайта іске қосылады.

Қозғалтқышты басқару модулі

Әрбір қозғалтқыш тәуелсіз іске қосу және тоқтату түймелерімен жабдықталған және жабдықтың жұмыс күйі көрсетіледі:

Жасыл: жүгіру

Қызыл: тоқтады

Бұрандалы конвейерді басқару

Сақтау қалтасының бұрандалы конвейері мыналарды қолдайды:

Жергілікті бақылау

Қашықтан басқару құралы

Компьютерді басқару

Импульсті басқару жүйесі

EquipmentRongsheng Reasonable TBLS Equipment ішіндегі импульсті басқару жүйесі негізінен шаңды кетіру жүйесін басқару үшін қолданылады.

Импульстар үш топқа бөлінеді:

12 жақты импульс

3 жақты импульс

5 жақты импульс

Параметр параметрлері мыналарды қамтиды:

Аралық уақыт: әдетте 60 секунд

Импульстік ені: әдетте 2–3 секунд

Техникалық артықшылықтар: Өнеркәсіптік автоматтандыруды басқару

PLC және WINCC жүйесін біріктіру арқылы өндірістік жабдықты орталықтандырылған бақылау мен бақылауға қол жеткізіледі.

Нақты уақыттағы өндіріс деректерін бақылау

Rongsheng Reasonable TBLS жабдығы өндірісті ыңғайлы басқару үшін температураны, токты және жабдықтың жұмыс күйін жаза алады.

Дабыл жүйесі

Жабдық дұрыс жұмыс істемесе, жүйе дабыл интерфейсінде сәйкес жабдық туралы ақпаратты көрсетеді.

Параметрге қол жеткізуді басқару

Жүйе маңызды өндірістік параметрлердің қауіпсіздігін қамтамасыз ету үшін пайдаланушы аты мен құпия сөзге қол жеткізуді басқаруды пайдаланады.
